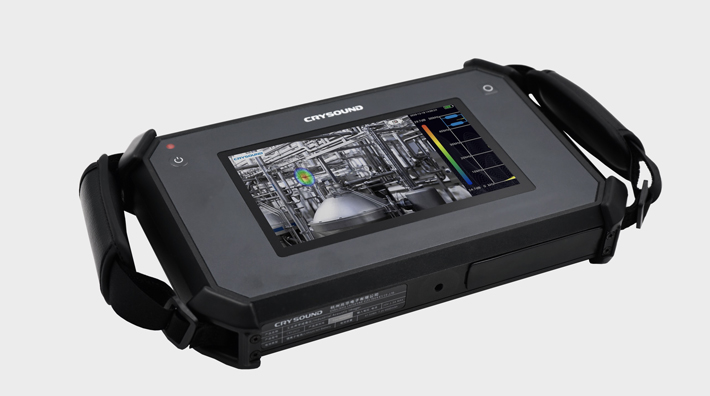

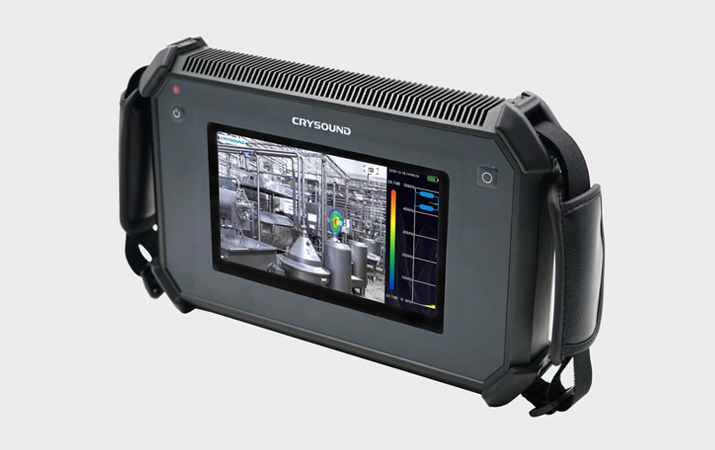

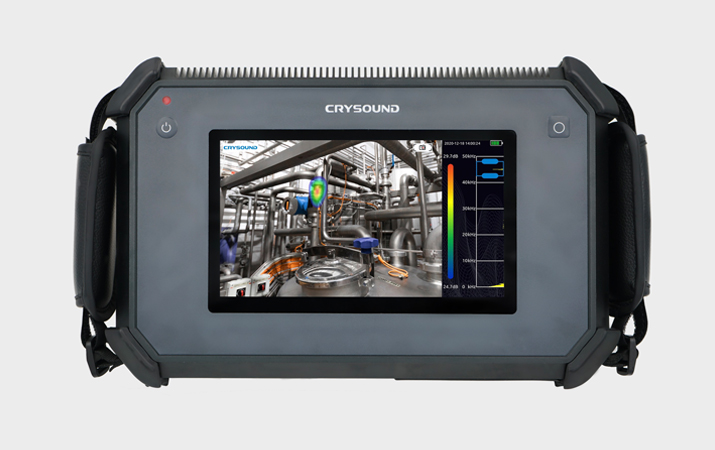

CRY2612是一款手持式的工业qi牌,支持超声波频段。仪器利用麦克风阵列波束形成技术获取声源分布数据,并配合高清摄像头实时采集视频画面,通过将声源分布数据同视频图像进行声像融合,把变化的声源动态的呈现在显示屏上。

qi牌能够帮助您在嘈杂的工业现场快速的检测出可能的空气、气体和真空的泄漏故障;在电力系统中发现存在局部放电故障的电气设备。

工业qi牌采用全铝合金壳体,坚固耐用,能够适应复杂多变的工作环境。


产品手册下载
产品特性
操作简单,功能强大

操作简单,功能强大

§  设备操作简单便捷,能够快速上手作业,仅需要调节test频率范围、test动态范围两个参数即可满足绝大多数test需求;

§  支持拍照模式、视频模式,作业现场数据灵活记录;

§  可拓展大容量TF数据存储卡,test结果快速导出、上报。


气体泄漏检测

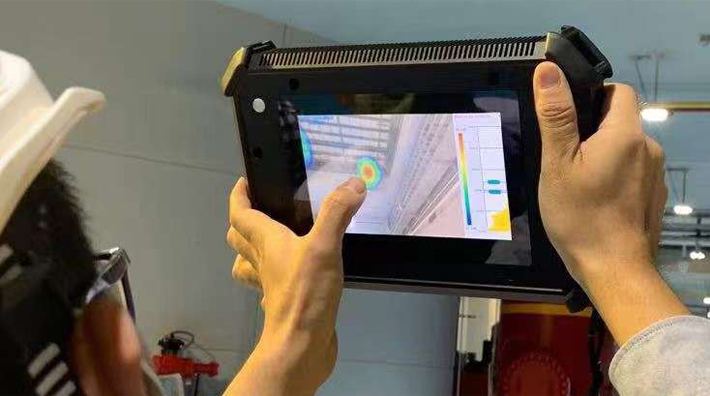

带压气体发生泄漏或真空泄漏的时候,气体流动会形成的湍流,湍流发射出声波能量,声波会覆盖可听域和超声波频段。在一般环境中,嘈杂的环境噪声非常容易掩盖可听域的声波信号。所以通过CRY2612成像仪检测环境中可能的超声波频段声源,可以快速定位到气体泄漏的位置。


气体泄漏检测
气体泄漏检测

气体泄漏检测

带压气体发生泄漏或真空泄漏的时候,气体流动会形成的湍流,湍流发射出声波能量,声波会覆盖可听域和超声波频段。在一般环境中,嘈杂的环境噪声非常容易掩盖可听域的声波信号。所以通过CRY2612成像仪检测环境中可能的超声波频段声源,可以快速定位到气体泄漏的位置。


局部放电检测

局部放电检测

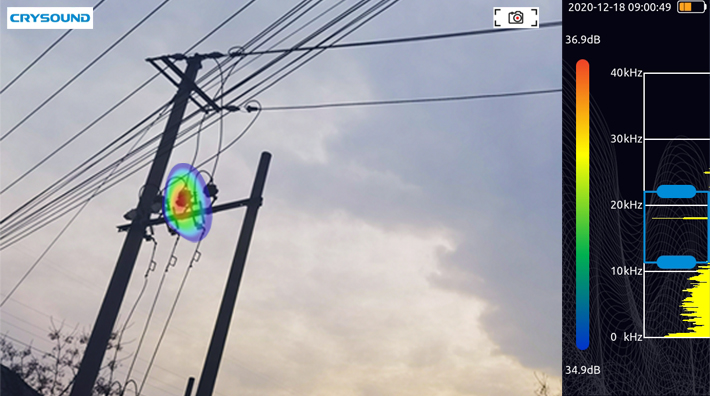

局部放电故障是电力系统中普遍存在的一种设备故障类型,随着局部放电故障的不断发展会导致更加严重的绝缘劣化甚至绝缘击穿故障,导致严重的电力故障。局部放电在发生的时候,伴随着局部电荷的快速转移,除了会发出电磁脉冲、紫外线、局部发热等现象外还会发射出超声波信号。通过检测电力设备中的超声波能量分布可以版主快速诊断局部放电故障是否发生已经发生的具体位置。

多通道,防水

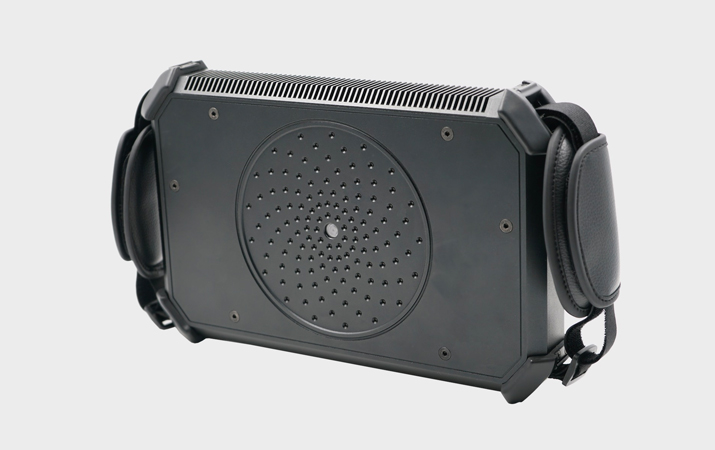

§  128通道麦克风,IP56级别防水透声膜覆盖,保护麦克风免受雨水和粉尘侵扰;

§  CNC加工工艺打造紧凑坚固的机身,能够适应复杂多变的工作环境;

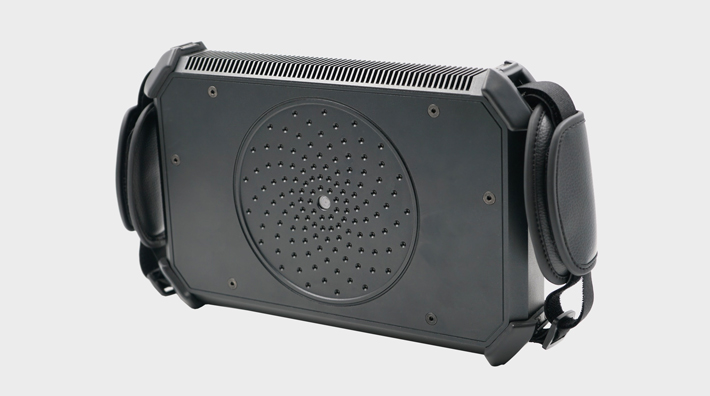

§  二维平面麦克风阵列,螺旋阵型设计,最大尺寸直径13.5cm,针对超声波频段信号优化,提供更加准确的声源定位能力。


多通道,防水
多通道,防水

多通道,防水

§  128通道麦克风,IP56级别防水透声膜覆盖,保护麦克风免受雨水和粉尘侵扰;

§  CNC加工工艺打造紧凑坚固的机身,能够适应复杂多变的工作环境;

§  二维平面麦克风阵列,螺旋阵型设计,最大尺寸直径13.5cm,针对超声波频段信号优化,提供更加准确的声源定位能力。


技术参数
麦克风&麦克风阵列

麦克风通道数量

128通道

test频率范围

气体泄漏版本:2kHz - 40kHz

电力版本:2kHz - 48kHz

声像图视场角

62°

test声压级范围

30dB - 120dB

test声压级动态范围

0.5dB - 12dB 用户可设置

可见光摄像头

摄像头焦距

固定焦距 3.04mm

摄像头像素

800万像素

显示屏

显示屏尺寸

7

显示屏分辨率

1024*600

触摸屏类型

电容触摸

背光亮度

可调

数据存储

内部存储

8G

外部存储

拓展TF卡,最大支持64G

存储的图片格式

.jpg

存储的视频格式

.avi,MP4

电池&充电

电池容量

6600mAH@7.2V

电池续航时间

4小时

充电端口

USB Type-C 接口,支持USB PD 快充协议

通讯接口
通讯接口USB3.0(Type-C)
耳机3.5mm三段式耳机插口(仅支持监听可听域声频信号)

其他指标

工作温度

-10 -  +50

外观尺寸

272mmx174mmx42mm

重量

1.73kg

语言

中文、英文、韩文
