MEMS麦克风(Digital/Analog)test

MEMS麦克风(Digital/Analog)test

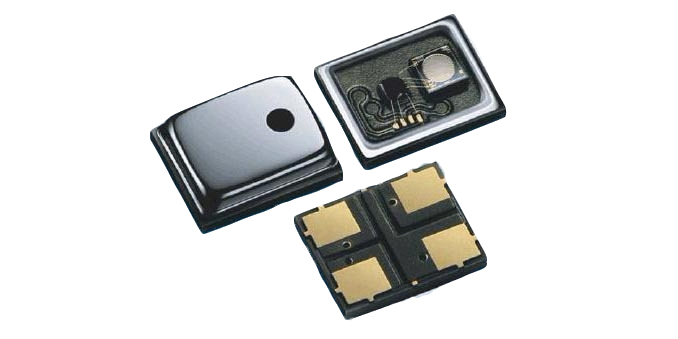

MEMS(微型机电系统) 麦克风是基于MEMS技术制造的麦克风,简单的说就是一个电容器集成在微硅晶片上,可以采用表贴工艺进行制造,能够承受很高的回流焊温度,容易与 CMOS 工艺及其它声频电路相集成, 并具有改进的噪声消除性能与良好的 RF 及 EMI 抑制能。CRY6151B电声分析仪支持数字(PDM/I2S)及模拟麦克风test,包含灵敏度、相位、失真度、信噪比、最大声压级等参数,多方位满足实验室test要求。另支持多通道采集分析,可整合烧录test一体,提高生产效率。

特性
  • 可定制治具
  • test效率高及稳定
  • 多通道全自动化
方案简介

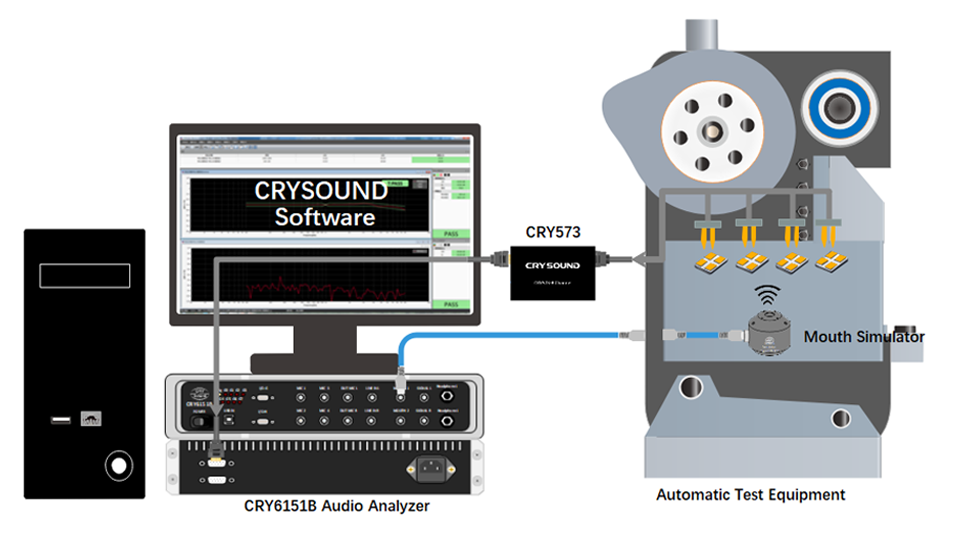

MEMS数字麦克风test

MEMS数字麦克风test

  • 将待测MEMS连接到CRY573数模转换器

  • CRY573数模转换器输出连接到CRY6151B LINE IN接口

  • CRY6151B通过MOUTH1端口输出声频使CRY609TCG快彩发声

  • MEMS麦克风采集声声

  • 输入CRY6151B分析仪进行分析

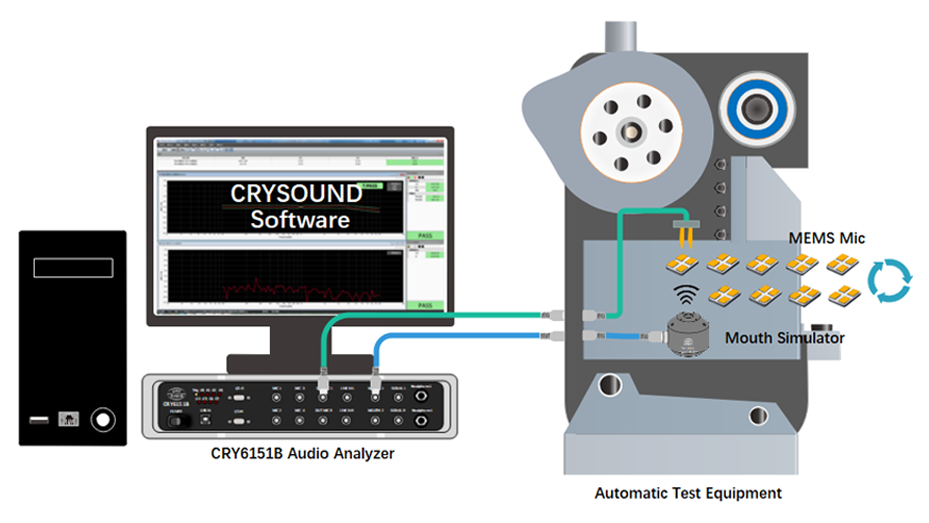

MEMS模拟麦克风test

MEMS模拟麦克风test

  • 将待测MEMS连接到CRY6151B DUT Mic供电、LINE IN信号输入接口

  • CRY6151B通过MOUTH1端口输出声频使CRY609TCG快彩发声

  • MEMS麦克风采集声声

  • 输入CRY6151B分析仪进行分析


test项目

MEMS麦克风test


频率响应FR

灵敏度

总谐波失真THD

信噪比(SNR)

指向性

电流
最大声压级(AOP)
配置清单
CRY6151B/CRY6151电声分析仪 X1 标配 详情
CRY609TCG快彩 X1 标配 详情
CRY573声频转接器 X1 数字硅麦test标配 详情
test线缆 X1 标配 详情
定制治具 X1 标配 详情
CRY333电竞 X1 *选配* 详情
CRY507ayx电竞 X1 *选配* 详情
CRY5611声级校准器 X1 *选配* 详情
PC电脑 X1 *选配* 详情
